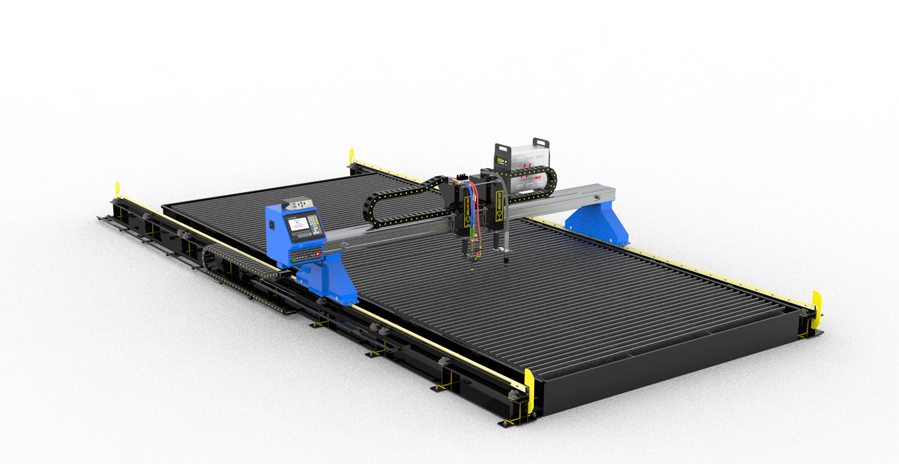

經濟型龍門數控切割機
Economical gantry CNC cutting machine
產品參數
| 名稱 | 經濟型龍門數控等離子火焰切割機 | ||
| 型號規格 | SNC-2500 | SNC-3000 | SNC-3500 |
| 輸入電壓 | 單相 AC 220V±10％ 50-60Hz 1.0KW， 等離子 三相 AC 380V | ||
| 輸入功率 | 步進（1200W)/伺服（2000W） | ||
| 切割類型 | 等離子切割（需配套等離子電源）/火焰切割/等離子切割+火焰切割 | ||
| 數控跨距mm | 2500 | 3000 | 3500 |
| 數控長度mm | 7000（長度根據用戶需求可以加長） | ||
| 有效切割范圍mm | 2000*6000 | 2500*6000 | 3000*6000 |
| 割炬升降高度mm | 200 | ||
| 割炬及數量 | 等離子1套或者火焰1套 | 等離子1套或者火焰1套 | 等離子1套或者火焰1套 |
| 移動體數量 | 標配1套、選配（最多2套） | ||
| 板材切割厚度 | 視等離子功率而定、火焰6-150 mm | ||
| 運行速度 | 0—10000mm／min | ||
| 切割速度 | 20—6000mm／min | ||
| 驅動類型 | 雙邊驅動 （齒輪齒條傳動） | ||
| 電機類型 | 標配86系列步進電機+減速機（伺服電機選配） | ||
| 數控系統 | 上海交大，顯示屏10寸工控大屏幕 | ||
| 其他配置 | 升降管線拖鏈，工具1套 | ||
| 燃氣供氣要求 | 乙炔氣壓或者丙烷氣壓最大不超過0.1Mpa（選擇火焰切割方式才需要） | ||
| 氧氣供氣要求 | 氧氣氣壓最大不超過0.8Mpa（選擇火焰切割方式才需要） | ||
| 調高類型 | 火焰電容調高：可選配/等離子弧壓調高:可選配 | ||
| 一個移動體只能支持一種調高方式（例如選配等離子弧壓調高則不可加配火焰電容調高） | |||
| 套料軟件 | 標配：FASTCAM小專家版 /或SMARTCUT軟件一套 | ||
| 機床裸包尺寸 | 3230*1000*1000 | 3730*1000*1000 | 4230*1000*1000 |
| 導軌基礎、切割料架 | 廠家提供圖紙，用戶自己制作 | ||
